Маркировка колесных дисков: расшифровка обозначений и подбор по параметрам
Маркировка дисков — это небольшая «памятка», которая нанесена прямо на диск автомобильного колеса. По сути, это паспорт: в нём зашифрованы размеры и посадочные параметры, от которых зависят точная центровка, отсутствие вибраций, корректная работа подвески и ресурс крепежа. Ошибка даже на пару миллиметров иногда заканчивается биением руля и разбитыми посадочными местами, поэтому маркировка автомобильных дисков — первое, что стоит проверить перед покупкой.
Чаще всего маркировка дисков автомобильных колес выбита на внутренней стороне спиц, на «полке» или ближе к ступичной части. Если цифры скрыты грязью, достаточно протереть поверхность — и обозначение автомобильных дисков становится читаемым.

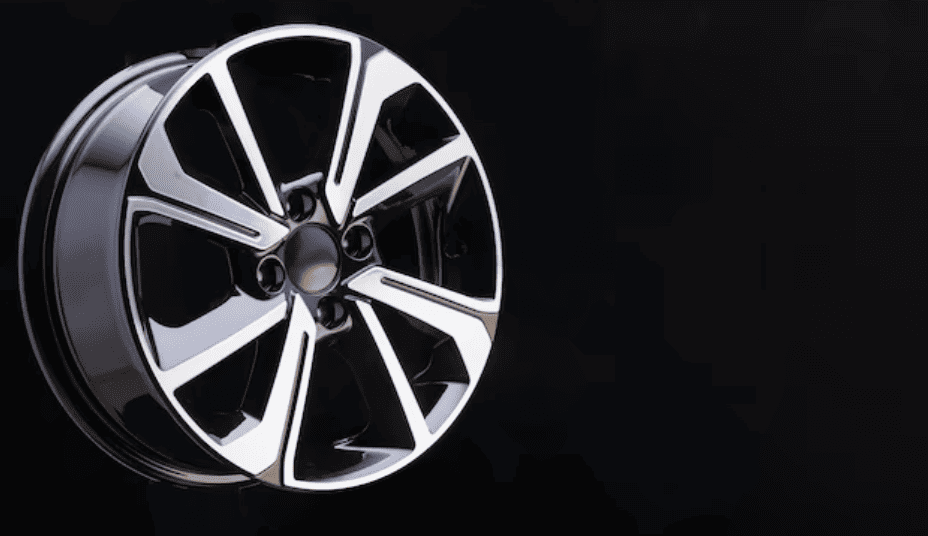

Как читать маркировку дисков
Один из самых типичных вариантов выглядит так: 6.5J×15 H2 5×112 ET39 d57.1 (иногда пишут 5/112). Это не случайный набор букв, строка описывает геометрию обода, конструктивные элементы и крепление.
Удобный порядок чтения слева направо:
- ширина обода,
- посадочный диаметр,
- дополнительные буквы (профиль/конструкция),
- разболтовка PCD,
- вылет ET,
- центральное отверстие DIA (d).
Если нужно быстро проверить совместимость автомобильных дисков по базовым параметрам, держите в голове пять «якорей»: J, D, PCD, ET, DIA. Остальные отметки полезны, но не всегда решающие.
Основные параметры колесных дисков по маркировке
Посадочный диаметр
Числа 15 / 16 / 17 / 18 — это посадочный диаметр, то есть диаметр автомобильного диска в дюймах (правильнее говорить «D16», но в быту часто звучит «R16»). Важно не перепутать его с внешним диаметром колеса: внешний размер меняется из-за профиля шины, а посадочный размер диска остаётся фиксированным.
Шины 205/55 R16 и 205/60 R16 будут разными по высоте, но диск в обоих случаях остаётся 16″. Тот же принцип работает и для других типоразмеров: маркировка R17 означает диск на 17″, поэтому 225/45 R17, 225/50 R17 и 225/55 R17 отличаются шириной/профилем, но все идут под один и тот же посадочный диаметр. Аналогично, 245/60 R18 — под 18″, 255/50 R19 — под 19″, 245/50 R20 — под 20″, 315/40 R21 — под 21″.
Ширина диска J: что значит 6.5J и 7J
Запись 6.5J означает ширину обода в дюймах. Цифра — рабочая ширина под посадку шины, а буква J — тип закраины (края обода). Перевод в миллиметры простой: 1″ = 25,4 мм, значит 6,5″ ≈ 165 мм. Но подбирать диски автомобильных шин «в миллиметрах» не обязательно — важнее придерживаться рекомендованного диапазона ширины для конкретной резины.
Слишком узкий диск «зажимает» боковину, слишком широкий — растягивает. И в том и в другом случае страдают управляемость и износ.
PCD диска и разболтовка
PCD (разболтовка/сверловка) обычно пишут как 5×112 или 5/112. Первое число — сколько крепёжных точек, второе — диаметр окружности, на которой расположены отверстия в автомобильном диске, в миллиметрах.
Главная ошибка — «почти подходит». Разница между 4×108 и 4×100 или 5×110 и 5×112 выглядит небольшой, но крепёж начинает работать с перекосом. Это ускоряет износ болтов/гаек, может вызвать вибрацию и со временем разбивает посадочные места.
Как измеряют PCD:
- 4 отверстия — меряют расстояние между центрами противоположных отверстий: это и будет PCD.
- 5 отверстий — чаще берут шаблон или сверяются по каталогу. «В поле» без опыта лучше не высчитывать формулами, а сравнить по распечатанному шаблону разболтовки или проверить по каталожным данным авто.
Вылет диска ET
ET (offset) — это расстояние от плоскости крепления к ступице до середины обода. Вылет показывает, где окажется колесо — глубже в арке или ближе к наружной кромке.
- Положительный ET (например, ET45) — колесо уходит глубже.
- Меньший ET (например, ET35 вместо ET45) — колесо визуально «выезжает» наружу.
Неправильный вылет может привести к касанию подкрылка, стойки, рычагов или суппорта, а ещё увеличивает нагрузку на ступичный подшипник. Поэтому допуски по ET обычно узкие.
DIA диска — центральное отверстие и центровочные кольца
DIA (или d) — диаметр центрального отверстия. Пример: d57.1 означает 57,1 мм. Этот параметр отвечает за правильную центровку.
Два типовых случая:
- DIA совпадает со ступицей — диск садится «как родной».
- DIA больше — диск установится, но нужны центровочные кольца, иначе возможны вибрации даже при идеальной балансировке.
- Если DIA меньше, диск физически не наденется.
Дополнительные обозначения на колесных дисках, которые стоит понимать
Что значит hump и почему это не размер
H (Hump) — выступ на полке, который удерживает борт бескамерной шины. H2 означает два выступа (обычно с обеих сторон). Это конструктивная особенность, а не показатель размера — воспринимайте как полезное уточнение.
JJ, J и другие буквы: когда это важно
J, JJ — варианты профиля закраины. На легковых чаще встречается J, а JJ можно увидеть на части внедорожных решений. Если совпадают D/ширина/PCD/ET/DIA и диск подбирается по каталогу, эти буквы редко становятся проблемой. Но при нестандартных сочетаниях (широкая шина, высокая нагрузка) лучше уточнить совместимость.
MAX LOAD, MAX PSI, дата и стандарты (JWL, VIA)
Иногда на диске есть и «паспорт безопасности»:
- MAX LOAD — предельная нагрузка на диск,
- MAX PSI — справочное ограничение по давлению,
- дата производства (часто неделя/год),
- JWL / VIA — отметки стандартов и проверок.
Особенно полезно при покупке б/у или если часто ездите по плохим дорогам/с полной загрузкой.
Подбор дисков по параметрам PCD, ET, DIA
Чтобы не ошибиться, проще идти по шагам:
- Найдите штатные параметры (мануал, наклейка, проверенный каталог по модели).
- Определите посадочный диаметр и ширину под выбранные шины (без экстремальных отклонений).
- PCD — только точное совпадение.
- ET — держитесь максимально близко к штатному и допуску производителя.
- DIA — если больше, сразу планируйте центровочные кольца.
- Проверьте крепёж: болты/гайки и тип посадки (конус/сфера) должны соответствовать диску.
Бытовой тест перед покупкой: примерка на ступицу и проверка зазора до суппорта. Бывает, что по цифрам всё сходится (например, 7J×17 5×114.3 ET45 d67.1), а форма спиц мешает установке.
Частые вопросы по маркировке дисков и установке
Можно ли поставить разболтовку «почти такую же» (например, 5×110 вместо 5×112)
Если отверстия не совпадают идеально, нагрузка распределяется неправильно. Первое время может казаться, что всё нормально, но затем появляются вибрации и следы выработки. Безопаснее выбирать PCD строго в размер.
Что важнее при выборе: вылет ET или ширина диска
Важны оба, но проблемы от неверного ET обычно проявляются быстрее: касания, изменения в поведении авто, дополнительная нагрузка на ступицу. Ширина сильнее влияет на посадку и работу шины, плюс на внешний вид, но тоже не любит крайностей. Лучше не менять всё сразу: хотите шире — держите ET близко к штатному и проверяйте расчётом.
Почему бьёт руль после установки дисков — даже после балансировки
Частые причины:
- диск не отцентрован из-за DIA больше ступицы и отсутствия колец;
- грязь/коррозия на привалочной плоскости;
- несовпадение PCD или перекос при затяжке;
- кривизна диска (особенно на б/у) или проблема с шиной.
Если биение заметно на 90–120 км/ч, сначала проверяют центровку и посадку, а уже потом балансировку.
Как узнать параметры дисков, если маркировка стерлась
Есть три практичных пути:
- Подбор по модели авто в каталоге и сверка со штатными значениями.
- Замеры (D/ширина/PCD/ET/DIA) в шиномонтаже.
- Сравнение с «родным» диском как эталоном.
Иногда проще потратить 10 минут на проверку, чем потом искать причину вибрации и менять крепёж.
Чек-лист перед покупкой
Чтобы диск встал без сюрпризов, учитывайте пять параметров:
- диаметр,
- ширина,
- PCD,
- ET,
- DIA.
Они отвечают за то, «сядет» ли колесо правильно, не появится ли биение и не начнут ли страдать крепёж и подвеска. Если по одному пункту есть сомнения — сверяйтесь со штатными значениями и не ориентируйтесь на «почти подходит», в колёсах точность реально экономит деньги и нервы.
